三合一局放(超聲波+暫態低電壓+特高頻)—有線或無線

技術參數

概述：

配電高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等。

配電開關柜局部放電在線監測系統采用聲、電聯合檢測方法，即通過同時檢測開關柜的暫態對地電壓（TEV，地電波）、超聲波信號和特高頻（UHF）信號在線監測，實時監測開關柜內部原件、接頭盒各段電纜接頭放電量，放電相位，放電次數等基本局部放電參數；計算出局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電開關柜位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲放電趨勢，從而及時發現被監測設備的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜的檢修工作提供依據。

產品特點

用特高頻、地電波和超聲波測開關柜局放是目前定期人工巡檢常用的檢測方式，本設備將傳統技術與先進方式相結合，再配合溫升監測，整合成完整在線監測系統；
帶通濾波技術與噪聲識別及剔除算法聯合運用，可有效識別局放信號；
實現采樣數據的無線傳輸，通訊距離長、安全可靠，抗干擾性強，穩定性好，安裝方便、待機功耗低，使用壽命長；
靈敏度高，能準確檢測出局部放電信號；
可在電腦端查看檢測設備的運行狀態，便于工作人員實時了解設備運行狀態，分析及評估監測設備的運行狀況。

系統結構

智能無線局放在線監測系統，由智能三合一傳感器(YNPD-AT01)和智能無線局放在線監測裝置(YNPD-W9000)組成，實現對配電開關柜絕緣狀態的監測和分析，用來預測潛在開關柜故障，避免重大事故發生。智能三合一傳感器與局放采集裝置通過Lora(或RS485)傳輸數據，局放采集裝置與后臺網關之間可通過RS485或網線通訊，支持ModBUS 通訊協議。局放采集裝置具備局放邊緣計算功能和數據存儲功能。系統拓撲圖如下圖所示；

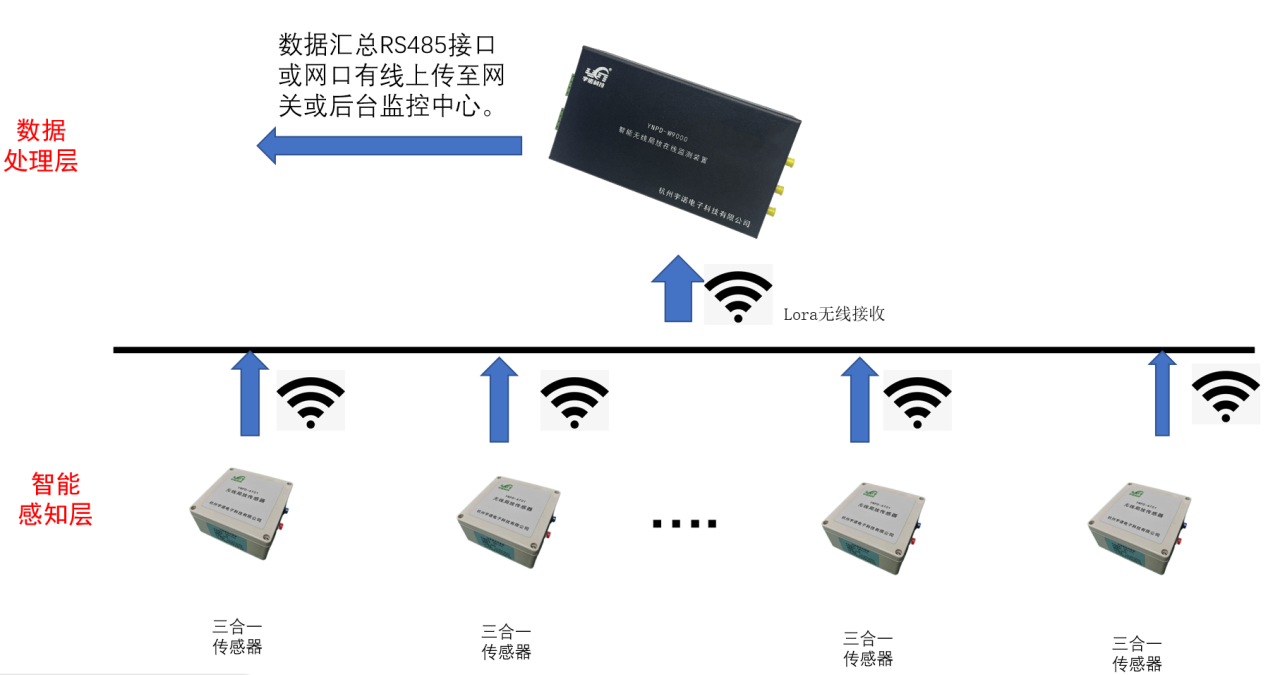

圖1 三合一局部放電在線監測系統拓撲圖

智能局放在線監測裝置

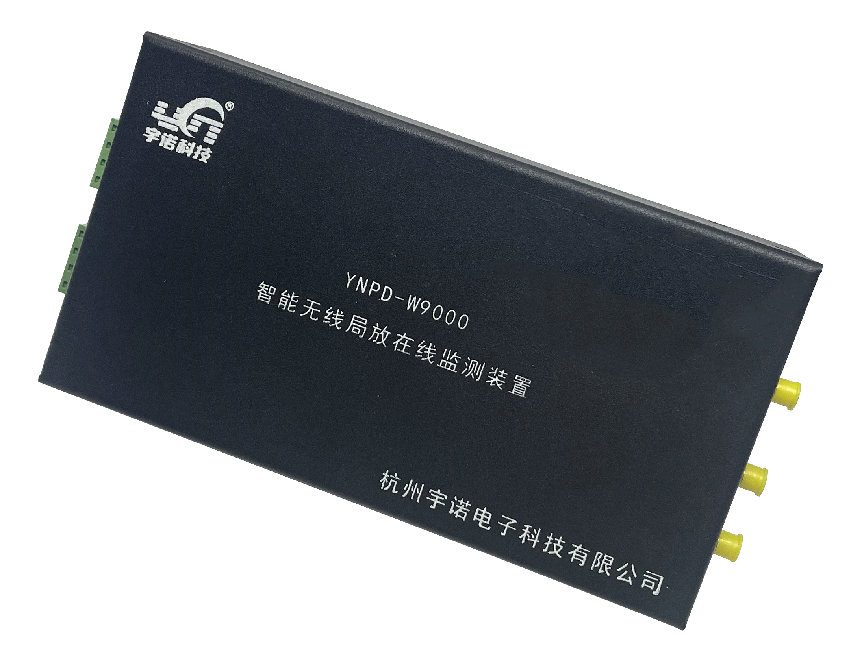

圖2智能無線局放在線監測裝置

技術參數：

序號	項目		指標
1	適用范圍		10kV及以上電壓等級開關柜變電站房
2	功耗		＜9W
3	供電方式		DC12V～24V
4	通訊方式		對下無線lora(或RS485)采集暫態地電波、超聲波、特高頻信息，對上網口和RS485接口上傳數據。
5	信號帶寬（MHz）		300～1500
6	靈敏度（pC）		≥10
7	動態范圍（dB）		≥40dB
8	安裝位置		開關柜儀表室
9	安裝方式		導軌式安裝
10	尺寸		1809852mm
11	環境參數	環境溫度	－40oC～＋85oC
		環境濕度	≦93%
		海拔高度	≦4500m

三合一局放傳感器

智能三合一局放傳感器依據設定的采樣周期檢測地電波、超聲波、特高頻，并將數據通過LoRa(或RS485)通訊傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

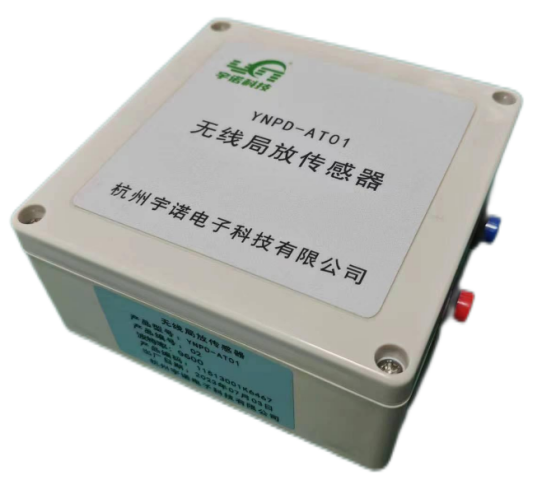

圖3 三合一傳感器

技術參數

暫態地電波參數(TEV)
頻率范圍	3～100MHz
測量范圍	0～60dBmV
誤差	±1dB
分辨率	1dB
線性度誤差	≤±10%
超聲波參數
諧振頻率	40kHz
測量范圍	0～70dBμV
誤差	±1dB
分辨率	1dB
靈敏度	≤40dB
線性度誤差	≤±20%
特高頻參數
頻率范圍	300~1500MHz
測量范圍	0～70dB；
靈敏度	1dB
工作溫度	-40～+85℃
工作濕度	5～93%RH
